Message  micsolaire le Lun 9 Aoû - 15:37

jeudi 20 août 2009
Le cuiseur solaire 16 faces de EARTH BOUND TECH
Le site http://www.earthboundtech.com/ propose les plans de construction de cuiseurs.

J'ai choisi le 16 faces.
Avec les chutes de panneau de chantier qui me restaient des précédentes fabrications,
j'en avais assez pour monter le cuiseur 16 faces.
Le 16 faces de Earthboundtech 7HU9V7LSXNI2SET7EDPHOREYPC4CMH8M

En collant bout à bout chaque morceau, on arrive au final :
Le 16 faces de Earthboundtech TFUN8UQW17I6KY20E7E50C9E6INXALKE

On obtient une jolie petite parabole de 80 cm de diamètre.
Merci à Patflach qui m'a fourni le mylar réfléchissant autocollant.
Le 16 faces de Earthboundtech Y0D83HJSL9ZVRHXHEQ2A3VC98C1G7ZAX

La suite avec le pied rotatif et le support de marmite bientôt.

Aujourd'hui 9 août, voici le support :
Le 16 faces de Earthboundtech E3QZTEAO24EOW2CD1J3MFEMADIZUZAOA

On ne peut laisser la main au foyer tellement c'est chaud !

Le 16 faces de Earthboundtech VILZQT6RB7A3IILXK450F45KBZFFU3IP
Le 16 faces de Earthboundtech 7XCBIHB08P8QIBT6H6DNMDHMP5YMTCV3

Après quelques essais, il est évident que le support de marmite manque de stabilité et le pied rotatif a trop de jeu, des améliorations sont à prévoir.

Ce cuiseur est très efficace : 1 litre d'eau bout en 45 minutes !


Voici les corrections apportées le 21 août :

* fixation du pied avec des équerres soudées
* l'axe en tige filetée est fixé au moyen d'un écrou soudé sur une patte, ce qui fait que la marmite ne peut plus se renverser.
* Le réglage en hauteur de la parabole est réalisé grâce à un arc en tuyau PER de 10x12.
* Un ingénieux dispositif (hum ...) fait de 2 rondelles de 12 mm bloque la rotation en s'écartant, il suffit de les rapprocher pour permettre le réglage.




Pour tester les améliorations, j'ai fait cuire des pois du Cap, réputés difficiles à cuire sans pré-trempage et le bouillonnement intense m'a fait craindre le débordement !

Le 16 faces de Earthboundtech WGKEGTGFJTQT2TPTO0ZN54QIDC895BBR

Autre test le 22 août 2009 :
A 10 h : 3 pommes de terre dans le hotpot
Le 16 faces de Earthboundtech 02VP7FHG7O5UCO50YFLS55GP1S5TSZBM
A 11 h 15 : prêtes pour la salade
Le 16 faces de Earthboundtech 5J437F9LN7J3HZ80TWY7YXDVU08T0T2U

Dimanche 23 août 2009 : quelques mesures avec 1 litre d'eau dans le hotpot.

Le 16 faces de Earthboundtech WCAVWJ3XW6NNTBRDOSB4775EFW4EFXMO
La sonde est dans l'eau.
On voit que la progression n'est pas linéaire : j'aurais dû réajuster la parabole à 11h 20.
A 12 h 55 j'ai effectué le réglage et la courbe montre le gain en efficacité.

Le 16 faces de Earthboundtech 5JPX3QGKZ451RU9MMPACF0GSE0LYEMSM

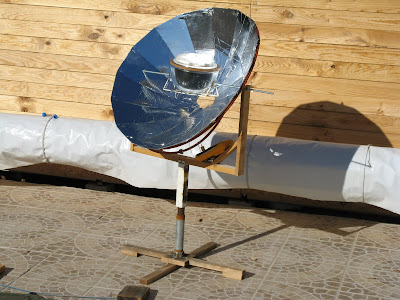

Voici enfin les dernières améliorations :

* Un portique plus rigide que les tuyaux PVC.
* La rotation avec une barre de rideau de 36 et un tube carré de 40.

Le 16 faces de Earthboundtech 16faces_20091112_0014
Le 16 faces de Earthboundtech 16faces_20091112_0013
Le 16 faces de Earthboundtech 16faces_20091112_0015
