Mon DATS Pliable Empty Mon DATS Pliable

Message  danburatti Jeu 29 Aoû - 11:28

Bonjour,

Voici le DATS pliable commencé il y a quelques semaines, enfin réalisé.

Mon DATS Pliable 00%2520Produit%2520fini
Il manque une couche de peinture et il sera plus joli.

Je l'ai réalisé avec un pied permettant le réglage de l'inclinaison à l'aide d'un boulon que j'introduis dans des trous proches de l'axe.
Mon DATS Pliable 03%2520Cadre%2520Inclinaison
Mon DATS Pliable 01%2520%25C3%25A0%2520plat

L'idée générale est d'avoir un DATS qui est moins encombrant, avec les parties réfléchissantes qui s'emboitent dans un cadre pivotant.
Mon DATS Pliable 04%2520Montage
En deçà de 45° d'inclinaison, la partie 37cm est fixable avec des écrous dans le cadre pour permettre sa tenue.
La partie 23 cm s'emboite et tient par sa propre rigidité, grâce au revêtement réfléchissant qui est rigide.

Bien sûr tout au long de sa fabrication, de nouvelles améliorations me sont venues à l'esprit...
Mon DATS Pliable 05%2520Lien%2520partie%252037%2520cm

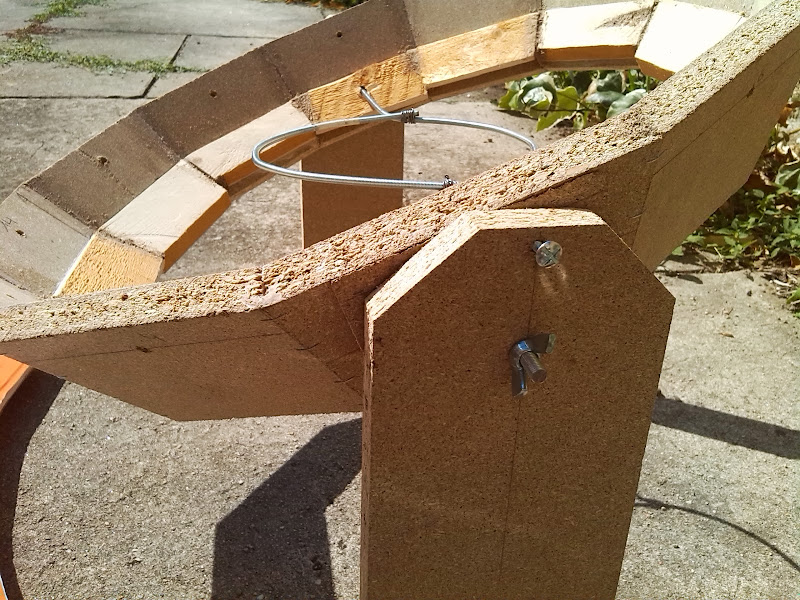

Mon DATS Pliable 02%2520le%2520cadre
Mon DATS Pliable 06%2520Pliage%2520partie%252037%2520cm
Daniel

danburatti

Messages : 126
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Mon DATS Pliable Empty Re: Mon DATS Pliable

Message  micsolaire Ven 30 Aoû - 9:06

Bon boulot Daniel !
Bravo pour l'ajustage ! Tu as coupé avec une scie à onglet ?
Très ingénieux tout ça !
Vivement les essais.
micsolaire
micsolaire
Admin

Messages : 267
Date d'inscription : 04/08/2010
Age : 76
Localisation : Lambesc (13)

http://cuissonsolaire.creersonforum.com

Revenir en haut Aller en bas

Mon DATS Pliable Empty Re: Mon DATS Pliable

Message  danburatti Ven 30 Aoû - 9:25

Bonjour,

J'ai fabriqué une scie circulaire sur table, avec un plateau coulissant. ça aide à faire des coupes avec angles !
A bientôt pour les cuissons.

danburatti

Messages : 126
Date d'inscription : 19/08/2010
