Cuiseur parabolique Robinson

3 participants

Aller en bas

Cuiseur parabolique Robinson Empty Cuiseur parabolique Robinson

Message  micsolaire Sam 1 Juin - 20:14

Je me suis lancé dans la fabrication de ce cuiseur.
Déjà j'ai eu des doutes en lisant les cotes : 3 valeurs différentes pour une même cote (26,1 puis 26 et enfin 25,9) alors que le tracé est parallèle à l'axe.
Compte tenu des tolérances dues au tracé et à la découpe grossière au couteau j'ai choisi de tracer à 26 cm !

Cuiseur parabolique Robinson Robinson-1030

La suite bientôt ...


Je reviens avec le collage de la parabole. Les bandes adhésives ne tenant pas j'ai dû improviser : collage au pistolet à colle thermofusible et maintien avec des bandes agrafées.
Cuiseur parabolique Robinson Robinson-1035




Cuiseur parabolique Robinson Robinson-1037

Edit du 6 juin

Cuiseur parabolique Robinson Robinson-1042

Cuiseur parabolique Robinson Robinson-1040

Edit du 7 juin

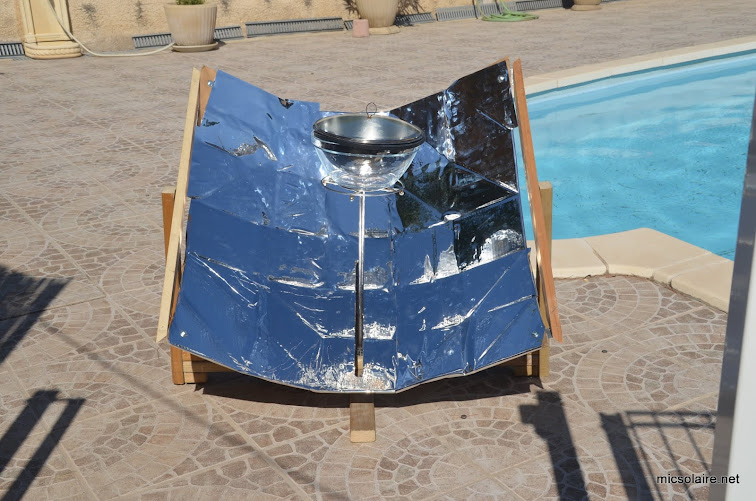

Cuiseur parabolique Robinson Robinson-1043

Détail du support de marmite.
Cuiseur parabolique Robinson Robinson-1046


Dernière édition par micsolaire le Jeu 6 Juin - 23:06, édité 7 fois
micsolaire
micsolaire
Admin

Messages : 267
Date d'inscription : 04/08/2010
Age : 76
Localisation : Lambesc (13)

http://cuissonsolaire.creersonforum.com

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  danburatti Lun 3 Juin - 11:46

ça ne traine pas !
J'attends ce soir avec impatience. :-)

danburatti

Messages : 126
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  Damien Lun 3 Juin - 20:56

Curieux aussi de voir les premiers essais!

Damien

Messages : 50
Date d'inscription : 05/08/2010

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  micsolaire Lun 3 Juin - 21:46

Moi aussi je suis curieux de voir les résultats.
J'ai déja été déçu par des tracés de paraboles hasardeux, donc je ne m'emballe pas !

Cela dit j'ai pris contact avec James Robinson qui m'a donné les plans d'un cuiseur que l'on peut réaliser avec des panneaux de contre-plaqué ou de feuilles de tôle.
Les dimensions sont cependant en pouces, si une âme charitable veut bien se charger de la conversion, je lui passe le dossier car je n'aime pas jongler avec des mesures comme 17" 3/8 !

Citation :
Mic, I now build a larger cooker using much more durable material. The reflector is built from 12 leaves and the material is 3/16" (5mm) vinyl "coroplast" and use a self adhesive aluminum coated vinyl that can be purchased from Cantina West . Plans for the improved version are attached (Imperial units, sorry). Let me know how it turns out.
Regards,
James



Dernière édition par micsolaire le Mer 5 Juin - 21:58, édité 2 fois
micsolaire
micsolaire
Admin

Messages : 267
Date d'inscription : 04/08/2010
Age : 76
Localisation : Lambesc (13)

http://cuissonsolaire.creersonforum.com

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  danburatti Mar 4 Juin - 18:14

Bonjour Mic,
envoie moi les chiffres, je vais les transposer en cm.
Daniel

danburatti

Messages : 126
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  micsolaire Mar 4 Juin - 23:56

Merci pour ton aide Dan.
Je t'envoie le fichier.
micsolaire
micsolaire
Admin

Messages : 267
Date d'inscription : 04/08/2010
Age : 76
Localisation : Lambesc (13)

http://cuissonsolaire.creersonforum.com

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  micsolaire Ven 7 Juin - 16:14

Les premiers essais ne sont pas terribles :
J'ai mis 1 litre d'eau à chauffer et au bout d'une heure, la température de l'eau plafonne toujours à 87°.
Je mets en cause ma fabrication, peut-être aussi que le point focal n'est pas au bon endroit.
Cuiseur parabolique Robinson Robinson-1048-1
micsolaire
micsolaire
Admin

Messages : 267
Date d'inscription : 04/08/2010
Age : 76
Localisation : Lambesc (13)

http://cuissonsolaire.creersonforum.com

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  danburatti Dim 9 Juin - 9:13

Bonjour Mic,

Bravo pour le boulot réalisé,
Les paraboles dont le point focal est extérieur, réclament plus de précision dans la réalisation et des pointages plus fréquents vers le soleil.
Esthétiquement la Robinson me plaît et je vais essayer d'en fabriquer une d'ici fin juin.

A+
Daniel

danburatti

Messages : 126
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Cuiseur parabolique Robinson Empty Re: Cuiseur parabolique Robinson

Message  micsolaire Dim 9 Juin - 9:21

Ok Daniel,
Je pense que la parabole réalisée avec une feuille de carton n'est pas parfaite.
La deuxième solution donnée par James Robinson à partir de plaques rigides me semble plus prometteuse :

Cuiseur parabolique Robinson Para01
